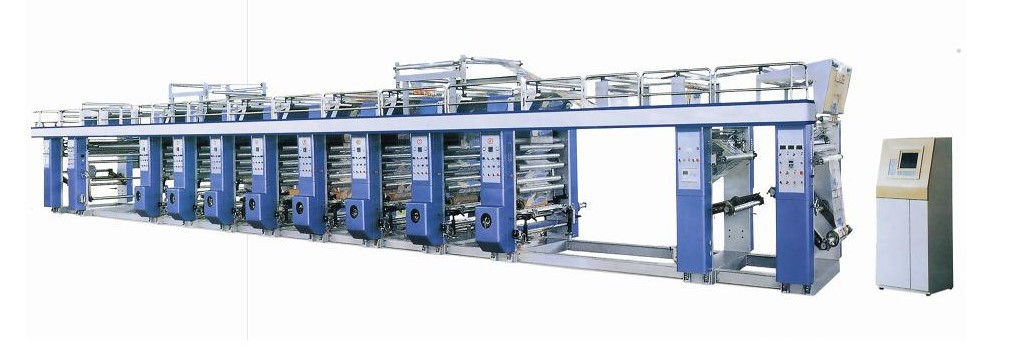

作為如今凹版印刷行業中較為普遍的控制系統，七電機張力控制方案的系統構成是由七臺電機進行變頻傳動控制，其中兩臺分別負責放卷、兩臺負責收卷、最后由一臺主機負責控制收、放卷牽引各一臺構成，其中收卷、放卷、收放卷牽引都是帶張力反饋的閉環張力控制，當VFD以速度模式運行時；由于印刷單元在兩級牽引的中間，對套色精度有較高的標準，因此穩定性對張力調節來說十分重要，所以主機和兩級牽引采用帶編碼器的閉環矢量控制。其他張力控制系統均是在七電機張力控制系統的基礎上進行增加或減少電機構成的。
一、工藝介紹

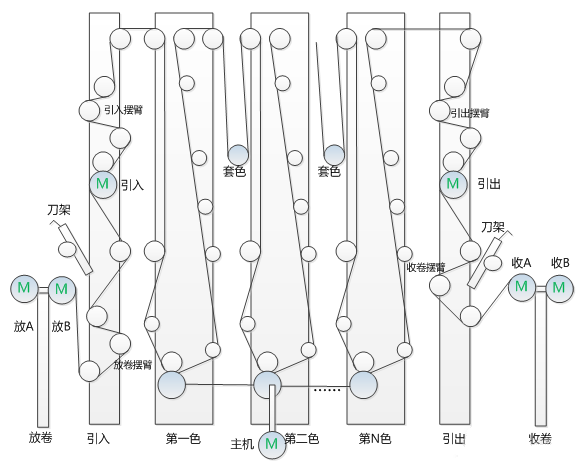

1、工藝流程圖
2、工藝說明
印刷：主機部分，是整臺設備的基準。印刷部位需要更換印版，印版大小會有變化。這時需要PLC做速度同步處理，印刷部位還要在不印刷時做勻墨功能，這也需要PLC去執行。主機VFD的運行頻率是通過PLC的DA模塊給出的。
牽引：牽引對印刷部位影響較大，為了保證印刷的精度，牽引用速度閉環模式，PLC運算后線速度信號作為它的主頻率源，然后和張力反饋經PID計算得到的輔助頻率疊加作為其最終的輸出頻率，只需微調PID即可保證同步。
放卷：根據線速度自動計算出當前卷徑，然后根據卷徑的變化，計算出收放卷變頻器各自當前主頻率，再疊加由收放卷張力反饋信號經內部PID計算后的輔助頻率作為最終輸出頻率；收放卷變頻器有強大的自動換卷功能，可實現高速不停機自動換卷，提高生產效率。加入卷徑計算功能，實現了收放卷擺臂穩定，為牽引張力的穩定提供了保障。
二、SKI600應用在凹版印刷機上的優勢
1、精準控制、動態響應迅速：
放卷和前后牽引控制都帶有張力反饋，而收放卷則利用變頻器內部的卷徑計算和PID調節；主機和牽引都用有速度傳感器矢量控制，速度精度達到0~6000rpm誤差±0.15
2、簡化線路、高穩定性：
PLC只完成簡單的不同版輥同步頻率的匹配（主速度處理），邏輯控制、大量的張力控制和運算由變頻器內部自動完成；安裝、調試簡單易行；
3、系統改造成本低廉：
由于省去了大量的A/D，D/A模塊，因此對PLC硬件的要求大大降低，同時節約了高額的軟件開發費用

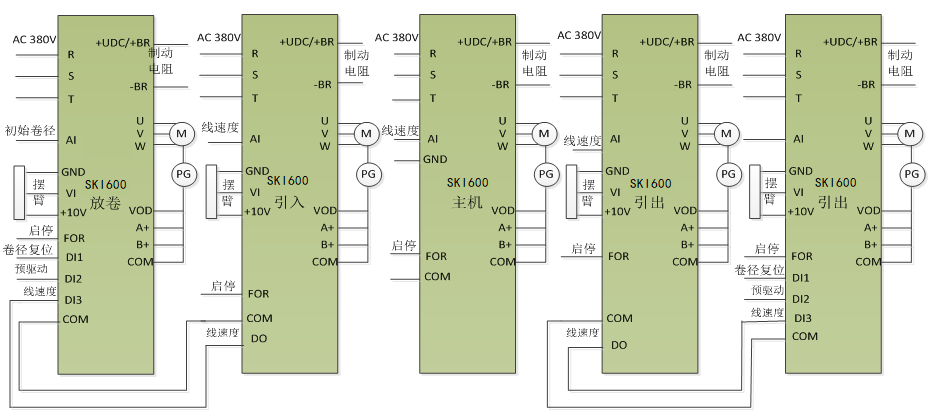

三、變頻器接線圖
四、總結
SKI600將卷徑計算、預驅動、張力控制、速度同步調節（輔助頻率）、收放卷切換等功能進行了整合集成，該系統中的PLC只需將相應功能的信號給到印刷機變頻器即可。凹版印刷機在使用中會使用不同大小的印版，需要PLC處理印版大小不同時同步頻率，再以此為基礎確認引入和引出的同步頻率（主頻率），引入和引出變頻器再根據擺臂反饋回來的信號由PID自動計算出一個頻率（輔助頻率），二者相加，實現牽引的同步控制。通過牽引將運行頻率傳導至收卷和放卷做線速度信號，這里初始卷徑是由PLC給定的，線速度與初始卷徑相結合就得出了收放卷VFD的主頻率，同時根據擺臂反饋回來的信號通過PID的自動計算功能給出相應的頻率（輔助頻率），當二者相加時，既看完成收放卷的橫張力控制。由于負責控制主機、牽引和收放卷部分的VFD是采用了速度閉環模式，這樣確保了控制的精度；
注：為提高了客戶生產效率、降低成本，需要采用預驅動功能來完成高速接料不停機的功能
