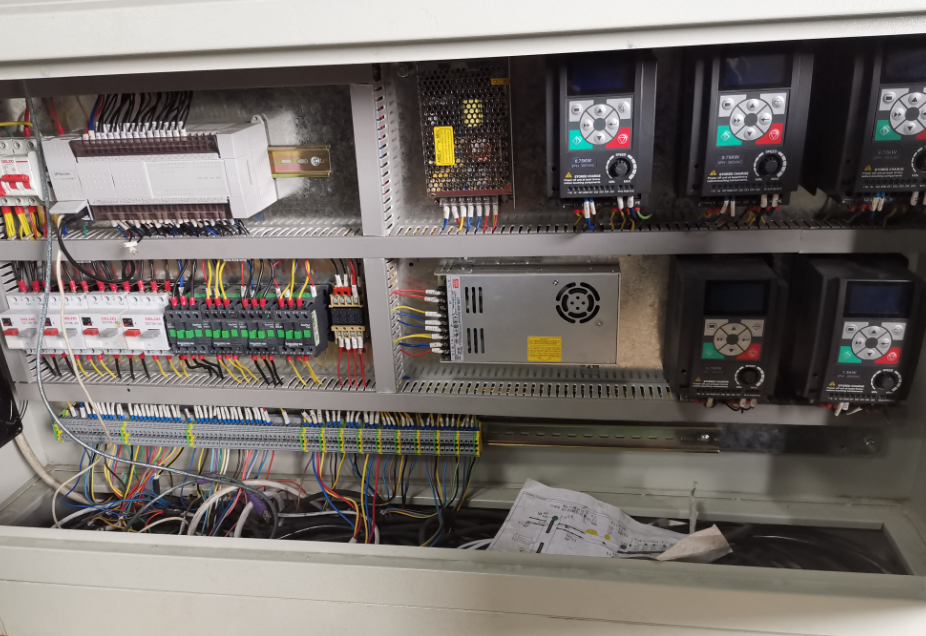

當需要在變頻柜外布線時,一般需要采用導管來進行布線,要求有適合一定機械壓力和不適合機械損傷的地方,防潮,耐腐蝕。電線管包括以下兩種接線方式:
一、金屬軟管布線:
金屬軟管布線適用于屬于生產機械設備本身的各種電器或設備之間的連接。軟管的規格根據過管導體的總截面確定,軟管兩端有接頭保證連接;敷設時,中間部分應用合適的管卡固定;不要使用損壞或有缺陷的軟管。
二、鐵管布線:
鐵管布線應注意以下事項。
(1)鐵管的型號和直徑應根據使用的場合、導線的截面積和導線的數量來選擇,并在管內留有40%的余地。
(2)敷設導管時,盡量使距離最短,彎曲最少。當必須彎曲時,彎曲半徑應大于管徑的4 ~ 6倍。彎曲后不應有裂紋。管道出地面時,離地面高度應在0.2m以上
(3)同一電壓等級或同一回路的導線可穿在同一導管內,導管內的導線不允許有接頭,也不允許有絕緣損壞后修復的導線。
(4)敷設導管時,先清除導管內的雜物和水分;工裝內敷設的線管應水平垂直,必要時可用管卡支撐。給線管穿線時,可以用直徑1.2 mm的導線作為引線。
(5)鐵線應有可靠的接地和接零保護。
