石油是寶庫，是世界的主要能源，在國民經濟中占有非常重要的地位，被譽為工業的血液。抽油機作為石油開采的第一設備，在石油開采中起著非常重要的作用。

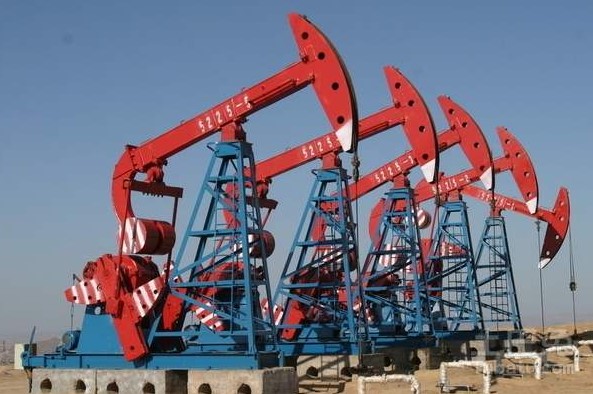

目前采油泵機中應用最廣泛的主要是游梁式抽油機和直驅式抽油機，它們都有優缺點。傳統的游梁式抽油機一般只有2～3米的抽油桿行程，抽油效率程，抽油效率較慢，利用能耗電阻消耗后備發電，相對于浪費能源；而直驅式抽油機，由于螺桿的長度，一般只能用于淺層油田。
隨著時代的發展，為了響應國家節能環保的口號，提高設備的效率，應用變頻器改造升級卷取式抽油機成為了一種高性價比的方案。
設備介紹
根據油井深度，抽油機可分為8型、14型、18型和24型。其驅動部分配有高性能的閉環控制變頻器，電機配有滾筒減速器，滾筒70米長鋼絲繩，使泵泵在50米深度上下運行，井深可達2000～3000米。在油井上行過程中，機器總是抽油，在下行過程中，電機運行在輕載荷下，回行功率產生的電能直接通過反饋單元返回輸入端電網。
方案導言
近年來，SKI600系列55kw變頻器已成功應用于西部地區14型提升機抽油機。
設備控制柜采用恒溫控制，觸摸屏、plc和傳感器通過開關進行通信；觸摸屏和傳感器采用modbus通信來修改參數值，監控部分操作數據；轉換器控制板主要部分采用擴展卡，與電機終端編碼器連接形成閉環系統，實現高性能矢量控制的準確快速響應。
該系統可由觸摸屏操作，可設定行程深度、變頻器速度和負載重量范圍，當運行距離和負載重量超過設定值時，機器將停止工作以保護機器。實時記錄運行深度、負荷重量等參數，形成曲線圖像，通過互聯網設備發送到手機。
應用優勢
1、除了應用專用的擴展卡外，主板還可配備不同類型的擴展卡，與電機編碼器連接，形成閉環控制，使系統更安全；
2、變頻器的鎖定邏輯控制輸出可以使扭矩設置與松動鎖定之間的平穩過渡，加速減速，啟停非常平穩和準確；
3、提高設備效率，減少能源浪費，使系統節能；
4、變頻器提高了設備的整體性能，使其更加實用，促進了強大、廣闊的應用前景。
