引言：

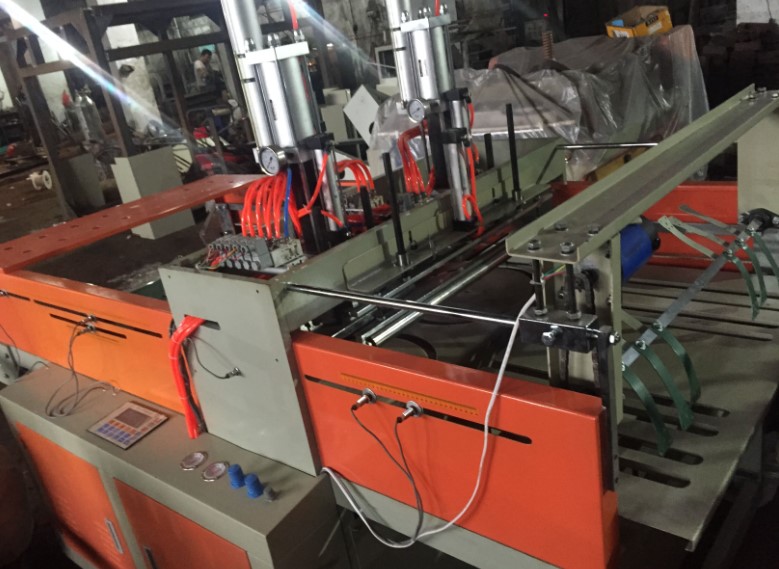

塑料封切機是加工塑料包裝袋的機械設備，其定位精度和穩定性直接影響塑料袋的質量和效率。用PLC和伺服電機代替制動離合器等控制機構，實現了以下功能:
(1)提高效率；(2)提高產量；(3)提高密封和切割精度；(4)便于調整；(5)運行平穩。
工作過程
(1)通電后，溫控器控制封刀處的加熱器加熱。
(2)自動啟動后，送料變頻器驅動送料電機以設定速度輸送塑料薄膜，當送料傳感器檢測到送料端有足夠的塑料薄膜展開時，送料電機停止送料。
(3)當溫度達到時，開啟溫度信號，主變頻器驅動主電機，通過機械傳動裝置控制切刀和封刀的上下往復運動。
(4)每次切刀向上移動，伺服信號開啟一次，伺服電機帶動出料輥旋轉一次，塑料薄膜帶夾在中間，切刀和封刀向下切割，形成塑料袋。
(5)當設定數到達或按下停止按鈕時，機器將在當前塑料袋成型后停止，切割器和密封切割器將停止在高位停車處。
過程要求
(1)300-900毫米長的塑料袋，生產約120-60件/分鐘。
(2)長度誤差在0.5毫米以內
(3)塑料袋封口處的溫度線應牢固、有張力。
(4)可采用定長、描色的方式密封切割。
(5)色碼信號在追色封箱過程中連續三次檢測不到，需要自動停機報警。
(6)應有預警功能(即當生產接近設定批次時，應提示報警)。
(7)主電機調速、進給電機調速和伺服電機調速功能。
(8)自動操作/手動調試功能
處理措施和調試方法
(1)機械設計中，主電機的傳動比應滿足當主變頻器頻率工作在60Hz時，切刀和封刀往復運動120次/分鐘的要求。在要求伺服電機實際連續運行速度應小于或等于其額定速度等特點下，合理設計伺服機構傳動比和出料輥外徑是滿足工藝要求(1)的關鍵。
(2)溫控器的設定溫度一般設定在180℃左右，溫控器的設定溫度應根據主電機的轉速進行微調，具體取決于塑料袋封口的牢固程度和抗拉強度。因為當主電機轉速較高時，封刀上下移動快，密封時間短，如果封刀溫度較低，塑料袋的密封處會不牢固。當主電機轉速較低時，密封時間較長，如果密封刀溫度過高，塑料袋的密封部分會燒穿。
(3)可在人機界面設置定長封切或顏色跟蹤封切、切袋長度、顏色跟蹤長度、預警次數、進袋速度、加速時間、減速時間。當選擇定長封切時，顏色跟蹤傳感器不起作用。PLC程序根據伺服機構的機械傳動比、伺服驅動器的電子傳動比、伺服電機編碼器的線數和出料輥、伺服電機的周長計算出伺服驅動器接收一定數量的脈沖，這樣就實現了定長控制。
當選擇追色封色時，過程如下:開啟伺服啟動信號，伺服電機根據PLC程序預設的運動曲線進行加速運動、恒速運動、減速運動和低速追色。當PLC收到追色信號時，伺服電機立即中斷停止。一般顏色跟蹤長度為10mm，要求顏色跟蹤信號只能在顏色跟蹤范圍內工作，其干擾信號應屏蔽在其他范圍內。
在進行尋色、封切調試時，在人機界面上設置伺服電機的恒速，先設置加速時間和減速時間長，再調整低速尋色速度，盡可能提高低速尋色速度，以保證尋色穩定準確。調整完追色速度后，調整加速時間和減速時間，在塑料袋和出料輥不相對滑動，追色穩定的前提下，盡可能縮短加速和減速時間。
(PLC程序統計追色封切時的追色信號。如果連續三次檢測不到，則PLC停止各電機運行，驅動報警器報警。同時，PLC程序?qū)ε芜M行計數，當批次達到預警值時，PLC驅動報警器給出報警提示。
(4)主電機和進給電機的速度可以通過外部旋鈕定位器調節，伺服速度可以通過改變?nèi)藱C界面上PLC的脈沖頻率設定值來調節。
(5)自動運行和手動調試程序用7)PLC編寫。自動運行程序為生產程序，手動調試程序用于機器調整或維護。
(6)伺服驅動機構采用同步帶傳動，伺服編碼器的脈沖數為2000P/R，因此其自身誤差遠小于0.5 mm，定位誤差較大的真正原因是伺服電機啟停不夠平穩，或送料端的送料速度小于出料輥的出料速度，造成出料輥與塑料薄膜之間的相對滑動。因此，應根據伺服電機的啟動和停止速度調整合適的加減速時間，并調整進給變頻器的頻率，使進給速度大于該速度。
