文中對于重載通用變頻器（Variable-frequency Drive，VFD）在礦山開采破碎機里的運用作了簡易的詳細介紹。自動控制系統集成化變頻技術性、控制系統為一體，充分運用重載通用VFD非凡的操縱特性，非常好地考慮破碎機大啟動扭矩、高速運行精密度等規定，使破碎機器設備運行特性明顯提升。
一、前言
破碎機普遍應用于礦山開采、冶煉廠、裝飾建材、道路、鐵路線、水利工程和化工等領域?，F(xiàn)階段常見砂礫石機械設備有鄂式破碎機、反擊式破碎機破碎機、風選機式破碎機、細碎機破碎機、沖擊性式破碎機、輥式破碎機、復合型破碎機等。
破碎機花費在采礦廠中的耗費較為高，一般占采礦廠固定成本的40％～60％，因而，提升破碎機的生產率，減少企業耗能，降低成本費，選用高效率環保節能破碎機器設備是礦山開采的關鍵方式。
二、破碎機變頻更新改造的重要性
此臺破碎機由兩部200kw的多線程電機根據傳動帶聯接拖拽同一個電機轉
三、SKI600VFD在細碎機破碎機里的運用

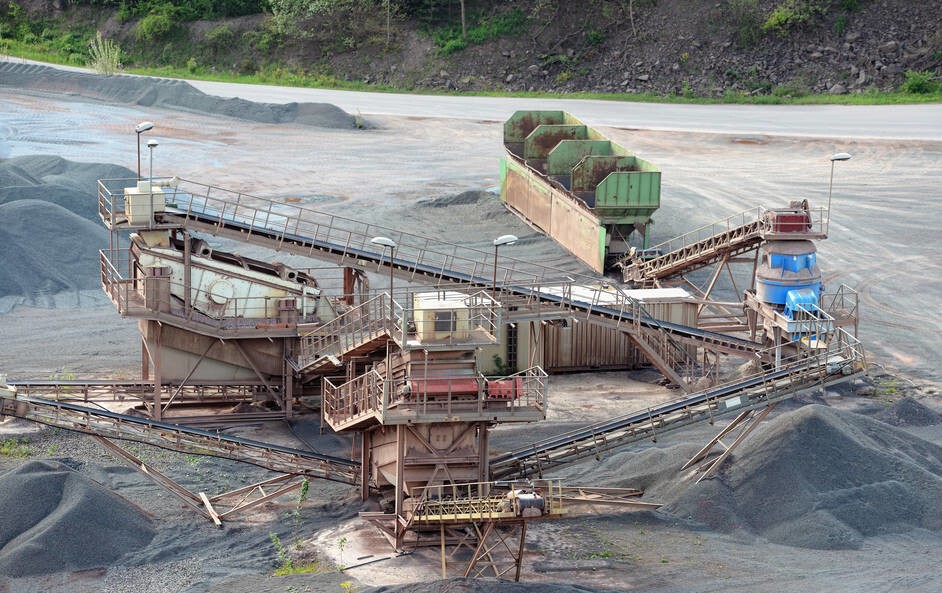

要生產加工的原材料先由給料機勻稱地送至鄂式破碎機開展粗碎，粗碎后的原材料由皮帶輸送機送進到細碎機開展進一步破碎，碎碎的后的原材料被傳至震動篩開展篩選，做到制成品粒度分布規定的原材料由制成品輸送皮帶輸出即是制成品；未做到制成品粒度分布規定的原材料從震動篩回到細碎機再次生產加工，產生有線數字電視數次循環系統。制成品粒度分布可按客戶的要求開展組成和等級分類。
生產流水線的步驟大概為：（料斗）——振動給料機——粗碎（鄂式破碎機）——碎碎的（反擊式破碎機破碎機或細碎機破碎機）——震動篩——（制成品）。
(一)新項目基礎詳細介紹
項目規劃：破碎機變頻更新改造
破碎機組織 ：200kW變頻電機 2臺（220V，1470rpm，50Hz，360A）
(二)挑選重載VFD的重要性
1、具備軟啟動作用，減少電機啟動電流量，可完成電機光滑啟動，機械設備沖擊性小，降低維修保養花費，減少了對電力網的沖擊性；
2、具備精準的轉速比控制力，客戶可依據原材料和需要進料粒度分布調整適合的速率，變頻操縱破碎機的輸出扭矩伴隨著負載轉變而更改，合理地提高工作效率；
3、環保節能，依據所破碎的原材料來調整電機轉速比，提高工作效率，節省電磁能；
4、VFD維護功能完善，可完成過電壓、過電流、欠壓保護、負載、短路故障等維護作用，保證 電機平穩運行, 并可降低震動、沖擊性及噪聲，出示優良辦公環境等。
(三)VFD的型號選擇
A、VFD的挑選及操縱計劃方案
因為破碎機負載不穩定，伴隨著破碎目標的尺寸轉變、上料是多少負載彈跳力度非常大，規定VFD起動轉距大，過電流工作能力強，因而VFD的輸出功率挑選上應比電機大一檔。
本計劃方案選用兩部250kwVFD帶兩部200kw電機，因兩部電機負載同一個軸，同軸輸出連動，規定兩部電機的轉速比保持一致，對轉速比的精密度規定較高，若兩部電機轉速比不一致會出現一臺電機速度更快，一臺速度比較慢，速度更快的電機會拖著速度比較慢的轉動，非常容易出現過電流量警報，而速度比較慢的電機因存有轉差，使其處在再造發電量情況，造成VFD出現過壓警報；為防止警報，此計劃方案中兩部重載VFD根據外界接線端子另外起動，而且選用直流電共母線槽技術性，非常好的解決了這個問題,變頻自動控制系統起動穩定，運行電流量平穩。
B、VFD接線端子接線方法

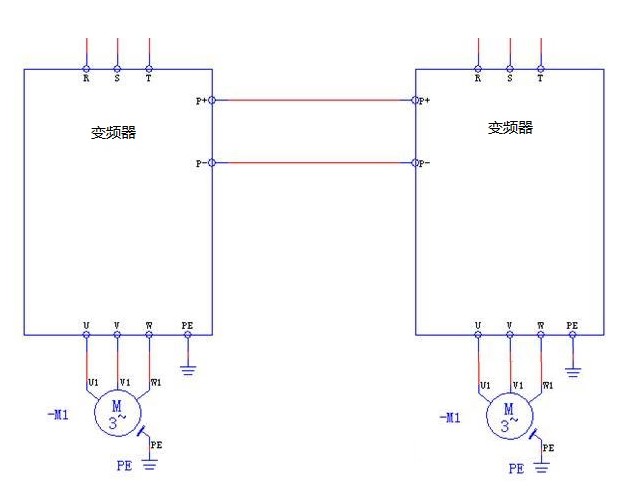

破碎機帶VFD的主控制回路及控制電路接線端子的聯接電路原理圖以下：
圖1 破碎機變頻更新改造電路原理圖
設定啟動和終止按鍵各一個。在其中采用數據輸入端1、3，汽車繼電器輸出1和2。在其中鍵入接線端子DI1界定為正轉，DI1與COM接入時，電機作正轉運行。按住終止按鍵時電機終止運行。DI3設定為三線制運行方法。VFD中的F1組主要參數依照下表開展相對相應的設定。當VFD產生常見故障時汽車繼電器輸出1（常閉）姿勢，該數據信號操縱傳輸傳動帶直流接觸器的工作中，當有常見故障產生時，終止全部皮帶輸送機入料組織 的姿勢。(四)基本參數

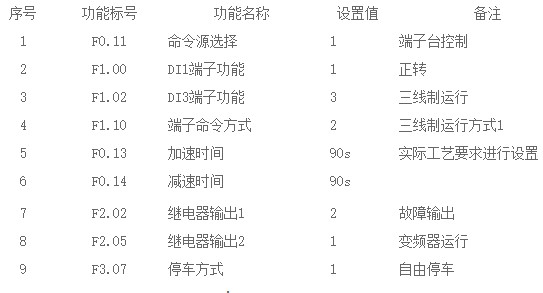

表一 PI500VFD關鍵性能參數
四、破碎機運用PI500變頻變速后的實際效果
破碎機開展變頻更新改造后實際效果優良，具有下列優勢：
1、提升破碎工作中實際效果
變頻自動控制系統具備精準的轉速比控制力，使電機的轉距輸出與負載相符合?？蛻艨梢罁?jù)原材料和需要進料粒度分布調整適合的速率，變頻操縱破碎機的輸出扭矩伴隨著負載轉變而更改，合理地提升了工作中的高效率。
2、節約資源
VFD操縱破碎機與傳統式操縱的破碎機較為，電力能源節省是最有現實意義的。依據所破碎的原材料來調整電機轉速比工作狀況是經濟發展的運行情況。
3、增加破碎機的使用期
VFD合理的將起動電流量的最高值降低到最少水平，增加破碎電機的使用期。
4、避免 電機毀壞
VFD具備非常好的過電流保護作用，如出現機器設備卡料或機器設備缺潤滑脂造成電機負載太重，VFD的維護作用能夠 對電機開展合理維護，避免 其負載燒毀。
五、結語
從重載VFD在該顧客破碎機里的具體運用看來，該VFD能穩定變速，操縱精準，合理確保破碎機安全性、平穩地運行，系統軟件生產率獲得了巨大提升，另外便捷實際操作，便于維護保養，為顧客節省了運行成本費，提升了工作效能，非常值得普遍營銷推廣和應用。
