信號指示燈閃爍的原因

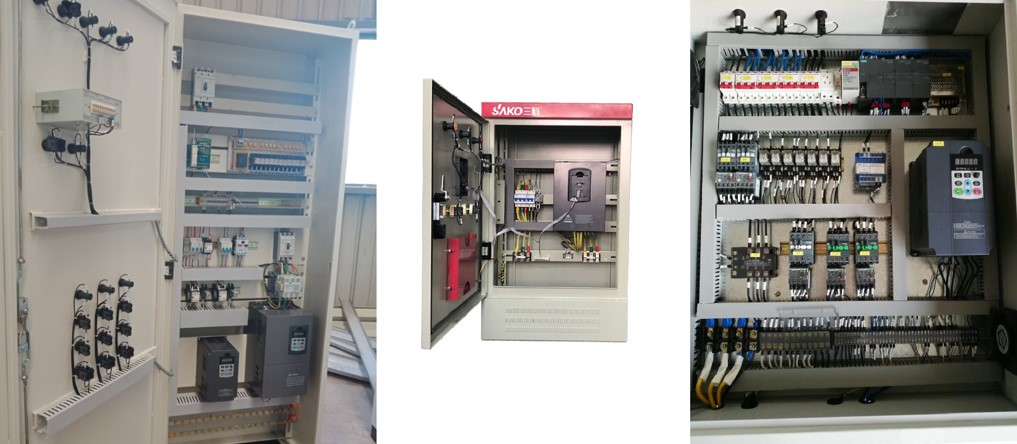

在變頻柜（變頻器控制柜）中，使用的信號指示燈大多是發光二極管(簡稱LED)。由于LED的高靈敏度和發光效率，在變頻調速系統中使用時，由于變頻器通過PWM(脈寬調制)改變驅動電機的電壓和頻率，因此變頻調速設備工作時，其主電路電流中含有許多高次諧波，可能通過導線間的耦合引起LED的工作。
解決方法
①為了保證控制柜中LED指示燈的正確性，可以在LED信號燈組件兩端并聯一個電容，以旁路變頻器耦合的高頻高阻電流，使信號指示燈不再閃爍，問題即可解決。
②并聯電容器電容和耐壓的選擇方法如下:
●對于控制柜控制電路電壓(即信號燈電壓)為220 V的交流電壓，由于電路的頻率為工頻(50 Hz)，可采用價格低廉的DC電容，如0.047μF，耐壓可選用DC為630 V的聚酯電容。
●對于控制柜控制電路電壓(即信號燈電壓)為380 V的交流電壓，由于電路的頻率為工頻(50 Hz)，也可以使用價格低廉的DC電容，如0.047μF，但應相應提高耐壓，可選用1000 V DC的聚酯電容。
需要注意的問題
如果變頻器的容量較小，可以相應降低并聯電容的電容，如0.033μF或0.022μF，但耐壓必須足夠。
