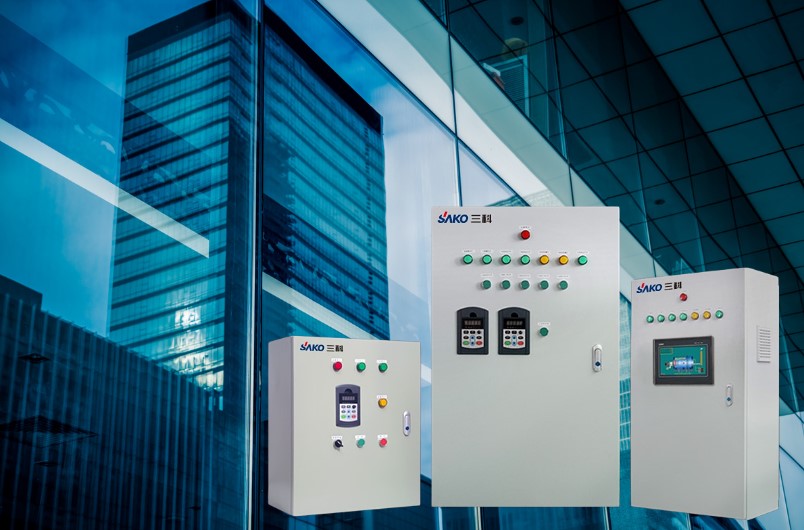

你認為安裝PLC控制柜（變頻柜）應該按照哪些順序？
一、部件安裝
①所有部件應按照制造商規定的安裝條件進行安裝。
②組裝前閱讀圖紙和技術要求。
③檢查產品型號、部件型號、規格、數量是否與圖紙相符。
④安裝必須按照?qǐng)D紙進行。
⑤元器件的組裝順序應從板的正面看，從左到右，從上到下。在這里，順序非常重要。
⑥同型號產品應保證裝配一致性。
⑦面板和門板上部件的中心線高度應符合規定。部件名稱安裝高度(米)
二、易于操作和維護
①運行時，部件不應受到空間的阻礙，不應有接觸帶電體的可能性。
②更換元件和維修接線方便。各種電氣元件和裝置的電氣間隙和爬電距離應符合規定。
③保證一、二次線的安裝距離。
三、PLC 控制柜的電氣環境
電源、接地和噪聲(干擾)是主要的電氣環境。在安裝和接線設備時，最重要的是防止對人體的傷害和電信號的影響(干擾)?？紤]到維修作業的安全性，應與高壓設備(600V以上)和動力設備分開設置。作為最后的手段，讓它盡可能遠離設置。
四、供電系統接線
①將PLC電源與輸入輸出設備的電源分開，并在PLC電源的引入部分附近安裝一個噪聲濾波器。
②通過增加隔離變壓器，可以大大衰減接地干擾。此時隔離變壓器的二次側應不接地。
③變壓器與PLC之間的接線應按最短距離緊密雙絞線，但應與高壓線和電源線分開接線。
五、接地時的注意事項
①當信號線接地與外殼接地相同時，需要用絕緣體將通道基板絕緣(接地金屬板in 控制柜 etc。).
②裝有PLC的機柜需要與其他設備電絕緣。這是為了防止來自其他電氣設備的泄漏電流。
③當屏蔽電纜用于輸入和輸出接線時，屏蔽導體應接地。如圖14所示，靠近PLC側的屏蔽導體應連接到外殼的接地端子。此外，對于通信電纜，應遵守通信設備手冊中的屏蔽原則。
六、PLC的接地端子
PLC配有以下兩個接地端子，連接到噪聲濾波器的中性點，以及電源干擾引起誤操作時接地的功能接地端子。如果端子適當熱接地，雖然有削弱電源共模干擾的作用，但接地反而拾取噪聲的情況很多，使用時要注意。
