拉絲機在整個線材加工工藝中占據著關鍵性的作用，其應用領域涵蓋了鋼絲、銅線、塑料、竹筷、木材、電線電纜等線材加工行業。拉絲機可分為金屬拉絲機、塑料拉絲機、竹木拉絲機等。其中，直列式拉絲機是金屬加工的主要生產設備，可一次性將鋼絲冷拉至所需規格，工作效率高，設備占地面積小，是一種常見且先進的設備，但對電機的同步性和動態響應的快速性要求較高，是拉絲機中最難控制的設備。接下來，我們將介紹國產變頻器品牌三科的SKI600系列產品在直列式拉絲機中的實際應用方案。
技術介紹
直列式拉絲機是一種常見的金屬線材加工設備，主要對鋼絲、銅線、合金絲、焊絲等材料進行拉絲加工，由放線、拉絲、收線組成。詳情如下:
放線部分:待加工的材料主要送到圖紙部分。在這個階段，電纜可以承受較大的張力，采用被動放線，這就要求電機在啟動和低速運行時有較大的扭矩和穩定的運行速度。
拉絲部分:這里的拉絲是通過各級拉絲模(共13個模具)一步一步的進行的，其中每一級都由VFD和變頻電機驅動。在這個過程中，要求VFD具有可靠的性能，使電機具有高的電氣速度精度、快速的動態響應、恒定的線材張力、連續的線材松散，從而保證成品的質量。
纏繞部分:主要是將加工好的線材纏繞在線圈上。無論是開始加速、停止減速還是勻速運行，都要求在拉絲部分與電機的線速度保持同步，以保證穩定的纏繞效果。
系統配置
現場設備系統采用MODBUS通訊進行操作，每套設備配備19臺SKI600，其中在繪圖部分，每級由SKI600和變頻電機驅動，每臺SKI600配有擴展卡與電機編碼器連接，形成閉環矢量控制。

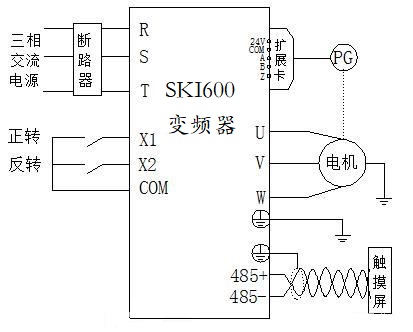

SKI600接線圖

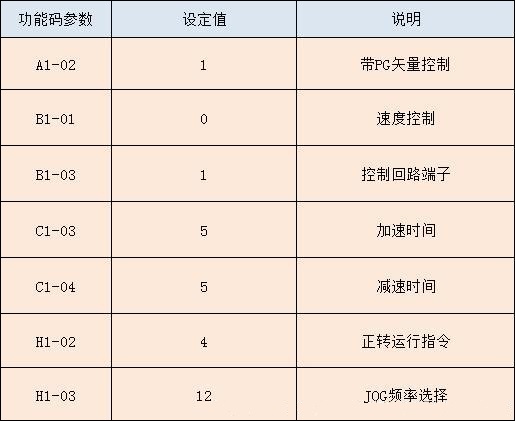

參數設置
應用優勢
采用SKI600，使系統更加精確，為設備的同步運行提供了有力保障
具有與進口產品相當?shù)拈]環矢量控制，保證電機低速運行時大扭矩輸出
該設備采用485通訊方式，動態響應快，保證了設備的平穩運行
實現了25m/s的高速生產，提高了設備的生產效率
